Přírubový filtr Sferaco 220 DN250 PN10

Litinový filtr Syveco 220 RF PN10/16

Syveco 220 je robustní přírubový filtr určený k zachycování mechanických nečistot proudících v potrubních systémech. Pomáhá chránit ventily, čerpadla, měřicí zařízení, regulační prvky a další citlivé části technologie před zanesením nebo poškozením pevnými částicemi. Uplatnění najde zejména v rozvodech vody, topných soustavách, úpravnách vody a zavlažovacích či závlahových systémech.

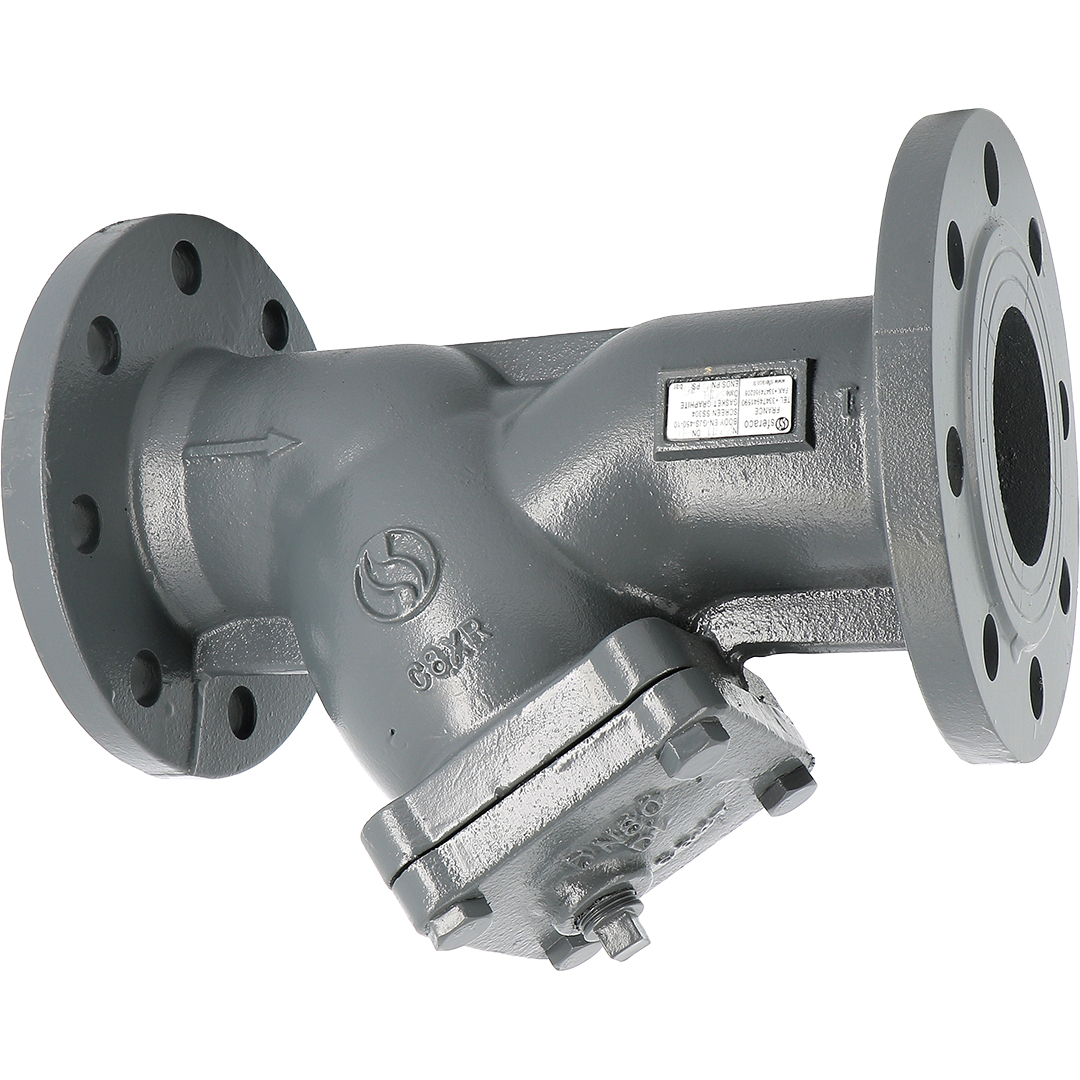

Charakteristické provedení ve tvaru písmene Y umožňuje účinnou filtraci média při zachování kompaktních instalačních rozměrů. Zachycené nečistoty se shromažďují v odbočené části tělesa, kde je umístěno vyjímatelné filtrační síto z korozivzdorné oceli AISI 304. Síto lze po odšroubování víka vyjmout, vyčistit a znovu použít. Pravidelná údržba filtru tak nevyžaduje výměnu celého zařízení.

Odolná litinová konstrukce

Materiál tělesa se liší podle zvolené jmenovité světlosti. Velikosti DN15 až DN40 a DN350 až DN600 mají těleso z šedé litiny EN GJL-250. Provedení DN50 až DN300 využívá tvárnou litinu EN GJS-500-7, která nabízí vysokou mechanickou odolnost a je vhodná pro náročné potrubní aplikace. Povrch tělesa je opatřen šedým alkydovým nátěrem RAL 7011 s tloušťkou přibližně 100 μm.
Uvnitř filtru se nachází odnímatelné síto z nerezové oceli AISI 304. Víko je utěsněno grafitovým těsněním a upevněno pomocí šroubů. Tato konstrukce poskytuje snadný přístup k filtrační vložce během pravidelné kontroly, čištění nebo servisního zásahu.

Snadné vypouštění a údržba

Spodní část víka je vybavena mosaznou vypouštěcí zátkou se závitem BSP. Zátka umožňuje vypuštění nahromaděných nečistot a podle konkrétní instalace také připojení vhodného vypouštěcího ventilu. Díky tomu lze zjednodušit pravidelnou údržbu potrubí a omezit dobu potřebnou pro odstavení technologie.
Velikost otvorů filtračního síta se mění podle jmenovité světlosti konkrétní varianty. Filtr je proto nutné vybírat s ohledem na velikost potrubí, provozní médium, požadovaný stupeň filtrace a očekávané množství nečistot.

Přírubové připojení RF PN10/16

Filt je vybaven přírubami s těsnicí lištou RF podle normy EN 1092-2. Sortiment zahrnuje varianty PN10 a PN16 v závislosti na zvolené světlosti. Stavební délka odpovídá normě EN 558, řadě 1, dříve označované také jako DIN 3202-1 F1.
Modelová řada zahrnuje světlosti od DN15 až do DN600. Příruby PN10/16 jsou dostupné pro provedení DN15 až DN300, zatímco větší rozměry jsou dodávány v provedení PN10. U velikostí DN200, DN250 a DN300 je potřeba při objednání zvolit správnou variantu tlakové řady.

Provozní podmínky

Filtr je určen pro provozní teploty od −10 do +120 °C. Maximální pracovní tlak dosahuje 16 barů při 120 °C pro velikosti do DN200. U větších světlostí činí maximální pracovní tlak 10 barů při 120 °C. Vhodnost konkrétní varianty je vždy nutné posoudit podle skutečných provozních podmínek celé soustavy.

Y-filtr je vhodný zejména pro:
- rozvody a distribuci vody,
- topné a technologické okruhy,
- úpravny vody,
- zavlažovací a závlahové systémy,
- potrubní soustavy s běžnými kapalinami skupiny 2,
- ochranu čerpadel, ventilů, armatur a měřicí techniky před mechanickými nečistotami.

Montáž filtru

Filtr lze instalovat do vodorovného potrubí nebo do svislého potrubí, pokud médium proudí směrem dolů. Při montáži musí být vždy dodržen směr proudění vyznačený šipkou na tělese. Filtrační odbočka má být umístěna tak, aby bylo možné zachycené nečistoty bezpečně odstranit a současně zůstal zachován dostatečný prostor pro demontáž víka a vyjmutí síta.
Před instalací je nutné ověřit kompatibilitu materiálů s dopravovaným médiem, správnou světlost, tlakovou řadu přírub, provozní teplotu a maximální tlak systému. Filtr není náhradou za bezpečnostní armaturu a jeho velikost musí odpovídat parametrům konkrétního potrubního rozvodu.

Litinové filtr Syveco 220 představuje spolehlivé řešení pro ochranu potrubních systémů a instalovaných zařízení před pevnými nečistotami. Odolná konstrukce, nerezové filtrační síto a snadno přístupné šroubované víko umožňují dlouhodobý provoz i pravidelnou údržbu. Při výběru konkrétní varianty věnujte pozornost jmenovité světlosti DN, tlakové řadě PN, rozměrům přírub a provozním parametrům dané soustavy.Přírubový filtr Sferaco
