Heimeier EMO-T NC 24V AC/DC termoelektrický pohon, 0,8m kabel (1843-00.500)

EMO-T vysoce výkonný termoelektrický pohon – ON/OFF nebo pulzní regulaci PWM.
Vhodný pro použití s termostatickými ventily nebo s regulačními a vyvažovacími ventily pro koncové jednotky TBV-C a TA-COMPACT-P.
Vysoce výkonný pohon EMO T je určen pro dvoubodové řízení v režimu ON/OFF a poskytuje vysokou třídu elektrické ochrany.
Design jednotlivých součástí zaručuje dlouhou životnost. Ukazatel polohy je viditelný ze všech stran a usnadňuje obsluhu. Velká uzavírací síla je zárukou spolehlivé funkce.

NO - bez proudu otevřen
NC - bez proudu uzavřen

Technický popis

Oblast použití:
Určeno pro dvoubodovou regulaci ON/OFF nebo pulzní regulaci PWM.

Napájecí napětí:
24 VAC/VDC +25% / -20%
230 VAC ±15%
Frekvence 50-60 Hz

Elektrický příkon:
24 V:
Startovací ≤ 6 W (VA)
Trvalý ≤ 2 W (VA)
Startovací proud ≤ 250 mA, 60s
230 V:
Startovací ≤ 58 W (VA)
Trvalý ≤ 2,5 W (VA)
Startovací proud ≤ 250 mA, 1s

Doba provozní periody:
~ 4 min při startu ze studeného stavu.

Uzavírací síla:
125 N

Zdvih:
4,7 mm; pozice ventilu lze zjistit na ukazateli polohy pohonu.

Teploty:
Max. teplota okolí: 50°C
Min. teplota okolí: -5°C
Max. teplota média: 120°C
Skladovací teplota: -25°C – +70°C

Třída krytí:
IP 54 v jakékoli pozici.

Třída ochrany:
II, EN 60730

Kabel:
Délka: 0,8 m, 2 m nebo 5 m. 10 m na vyžádání.
Připojovací kabel: 2 x 0,75 mm2
Konec kabelu je odizolován v délce 100 mm a konec každé žíly je bez izolace v délce 8 mm.
Možnost volby kabeláže bez halogenů, třída požární B2ca – s1a, d1, a1 podle EN 50575.

Připojení k ventilu:

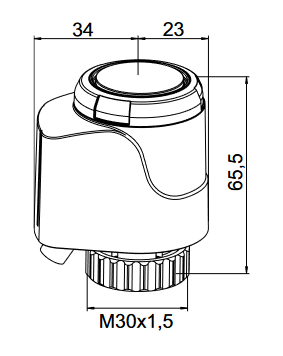

Rýhovaná matice se závitem M30x1,5.

Těleso:
Nárazu odolný plast PC/ABS, bílá RAL 9016.

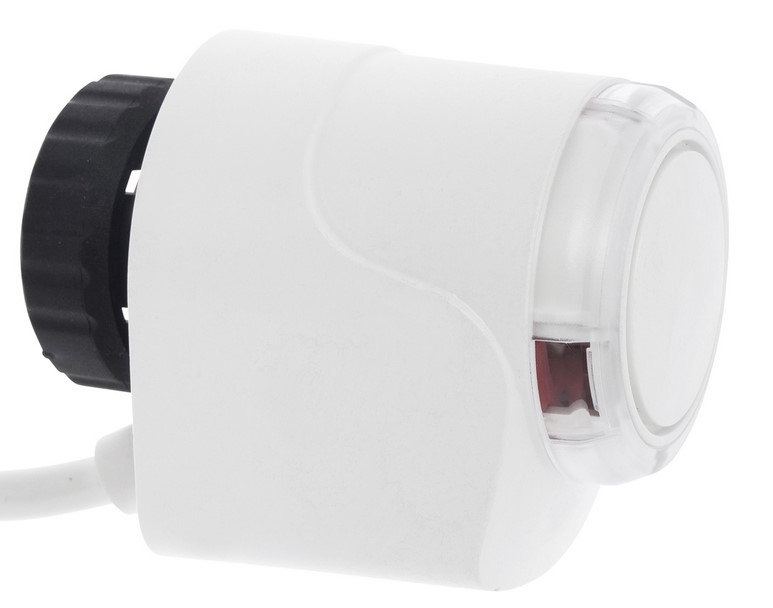

Obrázek je ilustrační.
