ESBE 4F čtyřcestný směšovací ventil

ESBE 4F

• Kompaktní otočné směšovací ventily řady F jsou vyrobeny z šedé litiny a k použití v aplikacích topení i chlazení.
• Pro snadné manuální ovládání jsou ventily opatřeny hliníkovou pákou, k motorizování lze použít servopohony.
• Vhodné jsou pohony ESBE řady ARC300 nebo řady 90. Ventil může být vybaven také regulátory ESBE řad CRA120 a CRC120.
• Řada ventilů 4F je dostupná v DN 40-100 mm s přírubovýmm připojením.
• Stupnice je potištěna oboustranně, může být proto libovolně otočena dle aktuální pozice ventilu v aplikaci.

Oblast použití:

• Topení
• Chlazení

Technická data:

• Tlaková třída: PN 6
• Teploty média: max. 110°C, min. –10°C
• Připojení: Příruba EN 1092-2
• Média: Topná voda (v souladu s normou VDI2035), Směsi vody a glykolu, max. 50 %, Směsi vody a ethanolu, max. 28 %

Materiál:

• Tělo ventilu: Šedá litina EN–JL 1030
• Srdce: Mosaz CW 614N a nerezavějící ocel
• Ovládací knoflík: Mosaz CW 602N
• Stupnice: Šedá litina
• O-kroužky: EPDM

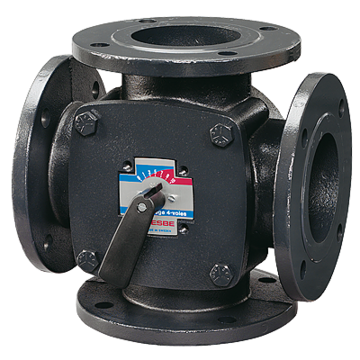

Obrázek je ilustrační.
