Nerezový závitový Y filtr 2″, DN50 (230009)

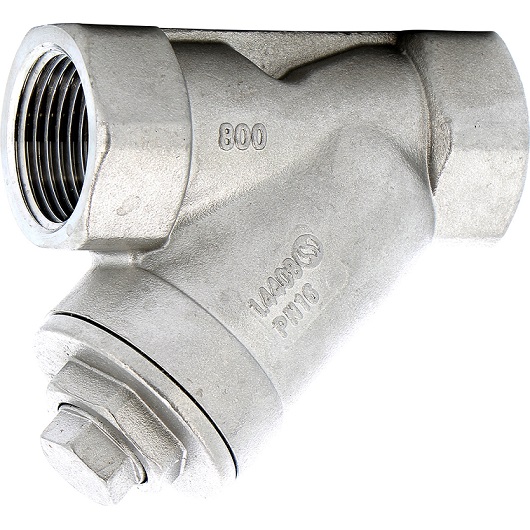

Nerezový závitový Y filtr 2″

Nerezový Y filtr zachycuje mechanické nečistoty v potrubních rozvodech. Pomáhá chránit navazující armatury a další součásti systému před částicemi unášenými proudícím médiem. Varianta 230009 má připojení o velikosti 2″ a jmenovitou světlost DN50.

Nerezové provedení a závitové připojení

Těleso filtru je vyrobeno z nerezové oceli CF8M (1.4408). Vyjímatelné filtrační sítko je z nerezové oceli AISI 304 a těsnění z PTFE. Součástí konstrukce je víčko s vypouštěním.

Vnitřní závity BSP podle normy ISO 228-1 umožňují připojení do závitových potrubních rozvodů. Stavební délka tohoto provedení je 139 mm.

Snadný přístup při údržbě

Vyjímatelné sítko usnadňuje kontrolu a čištění zachycených nečistot. Při instalaci je vhodné ponechat kolem víčka dostatek prostoru pro servisní zásahy.

Montážní návod doporučuje umístit uzavírací armaturu před filtr i za něj. Příslušnou část rozvodu tak lze oddělit pro provedení údržby.

Montáž a použití

Filtr lze podle montážního návodu instalovat do vodorovného potrubí nebo do svislého potrubí s prouděním směrem dolů. Před montáží je nutné potrubí vyčistit a zajistit jeho správné vyrovnání a podepření.

Při výběru filtru zohledněte druh média, provozní tlak a teplotu. Dodavatel uvádí maximální dovolený tlak PS 16 bar. Vhodnost pro konkrétní provozní podmínky je třeba ověřit podle technické dokumentace.

Dodavatel uvádí soulad s nařízením ES č. 1935/2004 pro materiály určené pro styk s potravinami. Vhodnost pro konkrétní médium je třeba posoudit podle technické dokumentace.

Technické parametry
