Heimeier Hydrolux přepouštěcí ventil 1" PN16 rozsah 5-50 kPa (5501-04.000)

Hydrolux - přepouštěcí ventil s přímým nastavením tlaku na stupnici

proporcionální přepouštěcí ventil pracující s malou hysterezí
Integrovaná stupnice nastavení tlakové diference
Úzké pásmo proporcionality (nepatrné odchylky od nastavené hodnoty)
Velmi tichý provoz díky optimalizované konstrukci
Centrální vedení kuželky ventilu s minimálním třením
Pomocí vnitřní dostatečně dimenzované pružiny z ušlechtilé oceli se dosahuje maximální přesnosti

Technický popis

Použití:
Otopné a chladicí soustavy

Funkce:
Proporcionální přepouštěcí ventil
Plynule nastavitelná hodnota tlakové
diference (Δp)

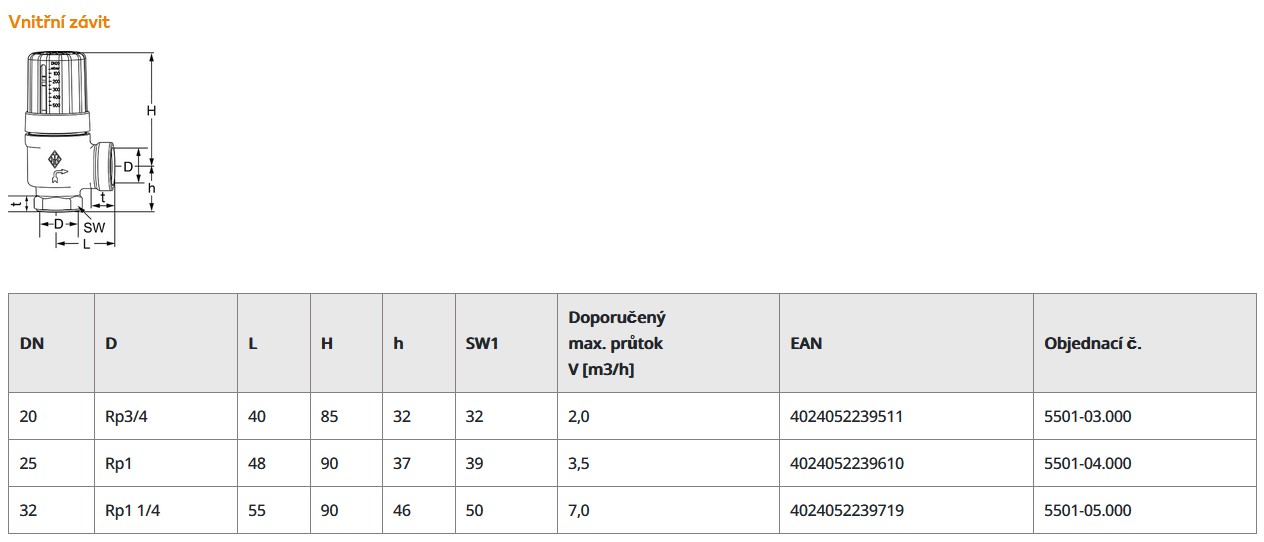

Rozměry:
DN 20-32

Tlaková třída:
PN 16

Rozsah nastavení:
50 až 500 mbar (5 až 50 kPa, 0,5 až 5 m v. sl.).
Z výroby je ventil
nastaven a cejchován na hodnotu 200 mbar (20 kPa, 2 m v. sl.).
300 až 1800
mbar (30 až 180 kPa, 0,3 až 18 m v. sl.).
Z výroby je ventil nastaven a
cejchován na hodnotu 300 mbar (30 kPa, 3 m v. sl.).

Doporučený max. průtok (V):
DN 20: 2,0 m3/h
DN 25: 3,5 m3/h
DN 32: 7,0 m3/h

Max. tepelný výkon (Q):
při Δt 20 K / 10 K
DN 20: 46,5 / 23,3 kW
DN 25: 81,4 / 40,7 kW
DN
32: 162,8 / 81,4 kW

Teploty:
Max. pracovní teplota: 120°C
Min. pracovní teplota: -10°C
