ESBE VRG 331 trojcestný směšovací ventil

ESBE VRG331 (vnitřní závit)

• Řada ESBE VRG331 je řada kompaktních směšovacích ventilů s vysokou těsností, zhotovených ze speciálních mosazných slitin, umožňujících použití pro rozvody vytápění i chlazení.
• Pro jednodušší a pohodlnější ruční ovládání jsou ventily opatřeny protiskluzovým knoflíkem s měkkým povrchem a nastavitelnými koncovými dorazy s úhlem otáčení max. 90º.
• Stupnice pod knoflíkem může být umístěna libovolně po dráze otáčení srdce klapky v závislosti k orientaci ventilu v aplikaci.
• Ventily VRG331 společně s pohony ESBE řady ARA600 nabízejí také možnost snadné automatizace díky jedinečnému rozhraní mezi ventilem a pohonem.
• Ventily ESBE VRG331 jsou k dispozici ve velikostech DN 20 – 50 s vnitřním závitem.
• Řada ventilů VRG331 byla vyvinuta pro aplikace s požadavkem na maximální průtok vzhledem k dané dimenzi mezi porty ■ - ▲. Průtok bypasem (●) označený kolečkem představuje cca 60% minimálního průtoku (■ - ▲).

Oblast použití:

• Topení
• Chlazení
• Solární systémy
• Centrální rozvody

Vhodné servopohony a regulátory:

• ESBE ARA600, řada 90 s adaptérem
• ESBE CRA210, CRA120*, CRB210, CRB220, CRC210, CRC120*, CRD220, CRK210, CRS210 (*nutný adaptér)

Technické údaje:

• Tlaková třída: PN 10
• Teploty média: max. trvalá +110ºC; max. dočasná +130ºC; min. -10ºC
• Připojení: Vnitřní závit, EN 10226-1
• Média: Topná voda (v souladu s normou VDI2035), Směsi vody a glykolu, max. 50 %, Směsi vody a ethanolu, max. 28 %

Materiál:

• Tělo ventilu: Mosaz odolávající dezinfekci, DZR
• Srdce: Mosaz odolná otěru
• Osa a průchodka: Kompozit PPS
• O-kroužky: EPDM

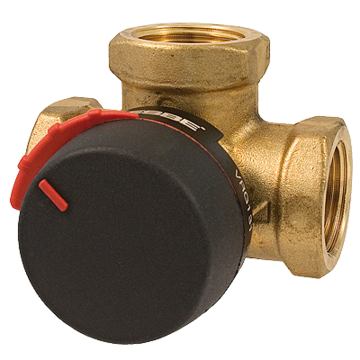

Obrázek je ilustrační.
