Heimeier MULTIBOX RTL sada omezovače teploty vratné vody (9304-00.800)

Heimeier MULTIBOX RTL

Integrovaný ventil s omezovačem teploty zpětné teplonosné látky je spojitý proporcionální regulátor (regulátor P) bez přívodu pomocné energie. Nepotřebuje tedy žádné připojení k elektrické energii. Změna teploty protékající teplonosné látky (regulovaná veličina) je úměrná změně zdvihu ventilu (nastavená hodnota). Stoupá-li teplota zpětné teplonosné látky (např. snížením výkonu temperované podlahy v důsledku externích tepelných vlivů), dochází ke zvětšování objemu náplně termostatického čidla a působení na píst membrány. Vyvozená síla na vřeteno ventilu způsobí snížení zdvihu kuželky a tím přiškrcení průtoku teplonosné látky ventilem (a tedy i okruhem podlahového vytápění). Při klesající teplotě teplonosné látky probíhá celý proces opačně. Ventil otevírá, dojde-li k poklesu teploty teplonosné látky pod nastavenou hodnotu na omezovači.

• Funkce:
• Individuální regulace dle max. teploty zpátečky
• Nastavení
• Uzavírání
• Odvzdušnění
• S omezovačem teploty zpětné teplonosné látky (RTL)
• Kryt a RTL termostatická hlavice bílé (RAL 9016)
• Rozsah nastavení:
• Termostatická hlavice K: 6 °C až 28 °C
• Omezovač teploty zpětné teplonosné látky (RTL): 0 °C až 50 °C
• Tlaková třída: PN 10

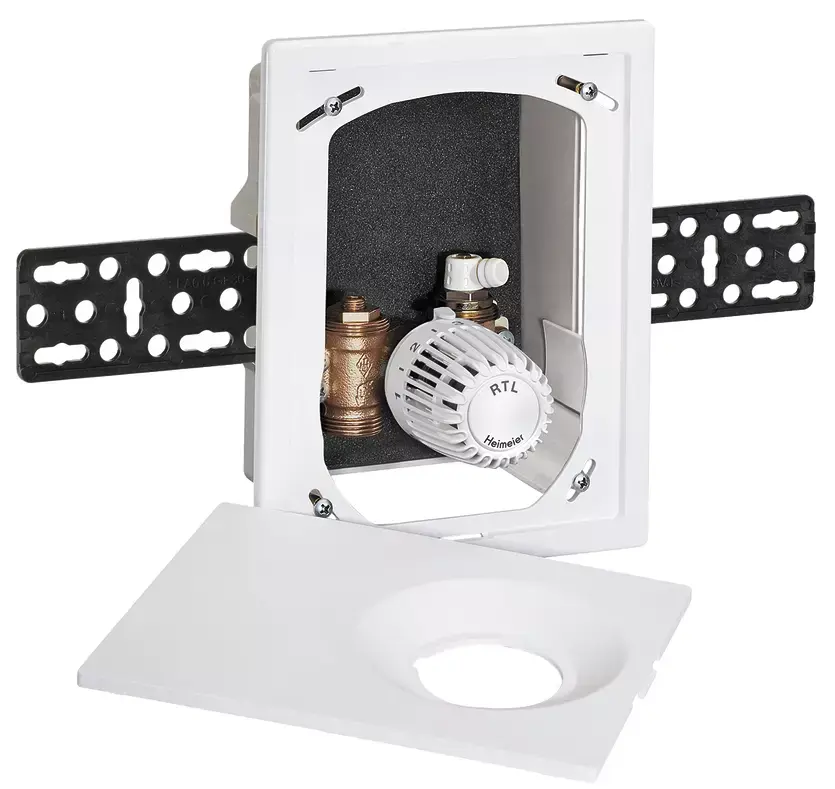

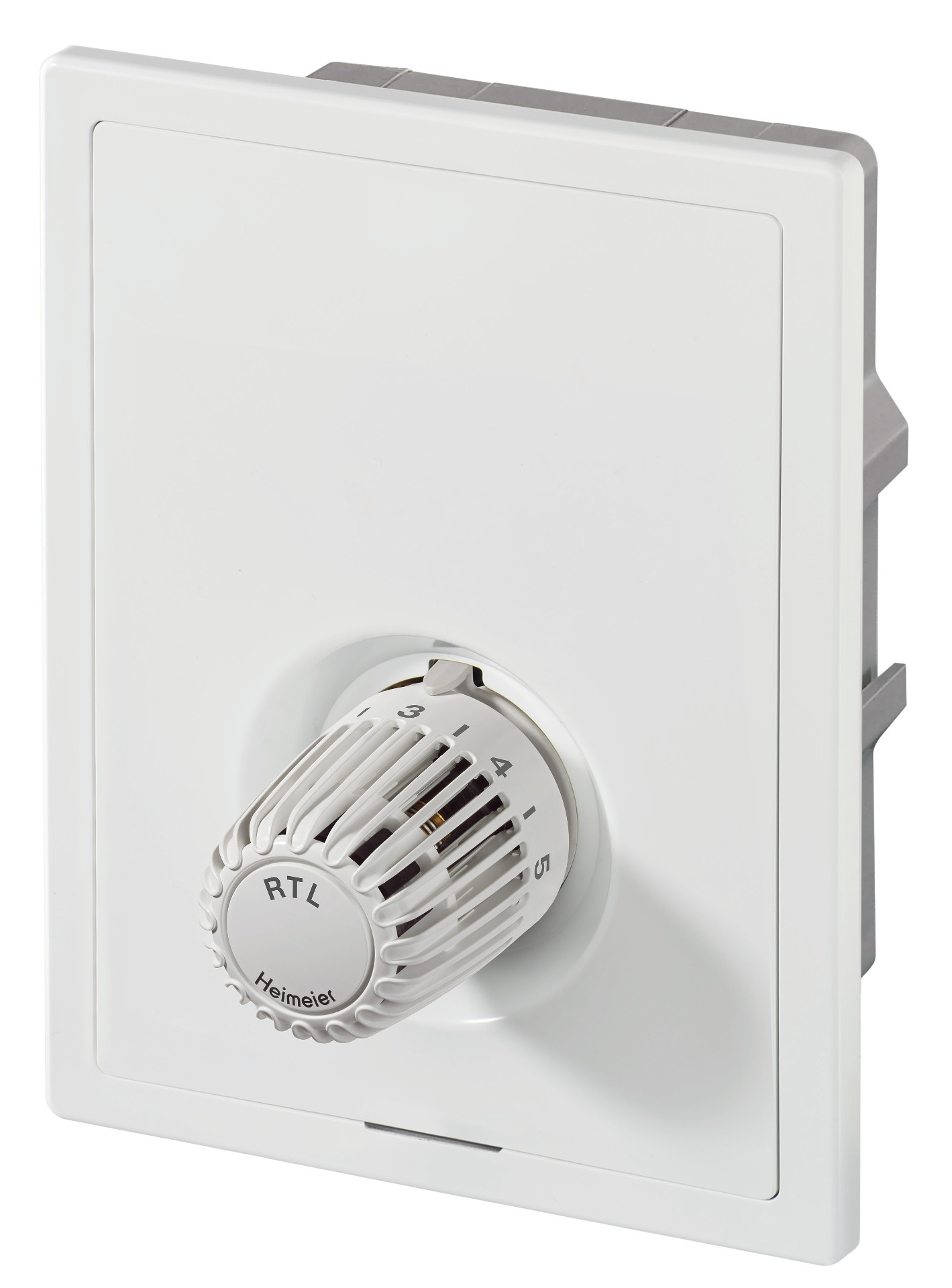

Obrázek je ilustrační.
