Klapka zpětná L10 117 540 DN125 PN40 přírubová

!! Zboží se již nevyrábí. Není možné objednat nad současný stav skladu. !!

Armatura v původním neporušeném stavu, nebyla namontována. Po záruční době garantované výrobcem, záruku 12 měsíců je možné uplatnit u společnosti Thermoquell CZ.

V základním provedení jako samočinný orgán zamezující zpětnému proudění pracovní látky. Je určen pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny.
Zpětná klapka má zúžený průtok. Uzavírací talíř klapky a rameno jsou odlity z jednoho kusu. Těsnící sedlo v tělese a na talíři klapky je navařeno.
Směr proudění pracovní látky je na talíř klapky tak, aby jej odtlačoval. Při zpětném rázu je talíř klapky přitlačován na těsnící plochu v sedle tělesa.

Materiálové provedení:
Těleso, víko, talíř klapky - uhlíková nebo slitinová ocel
Čep klapky - korozivzdorná ocel
Těsnící plochy sedel (těleso/talíř) - korozivzdorná nebo slitinová ocel (návar)

Stavební délka DN125 L=400mm

Zpětnou klapku je možno montovat do vodorovného i svislého potrubí. Ve svislém potrubí je přívod pracovní látky ze spodu pod talíř.
Samočinné ovládání, tlakem pracovní látky na talíř klapky, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.

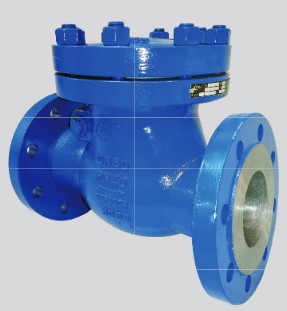

Obrázek je ilustrační, může se lišit od skutečného výrobku.
