KSB klapka uzavírací BOAX-N DN 150 PN 6-16 mezipřírubová, EPDM

!! Zboží se již nevyrábí. Není možné objednat nad současný stav skladu. !!

Uzavírací klapka BOAX-N

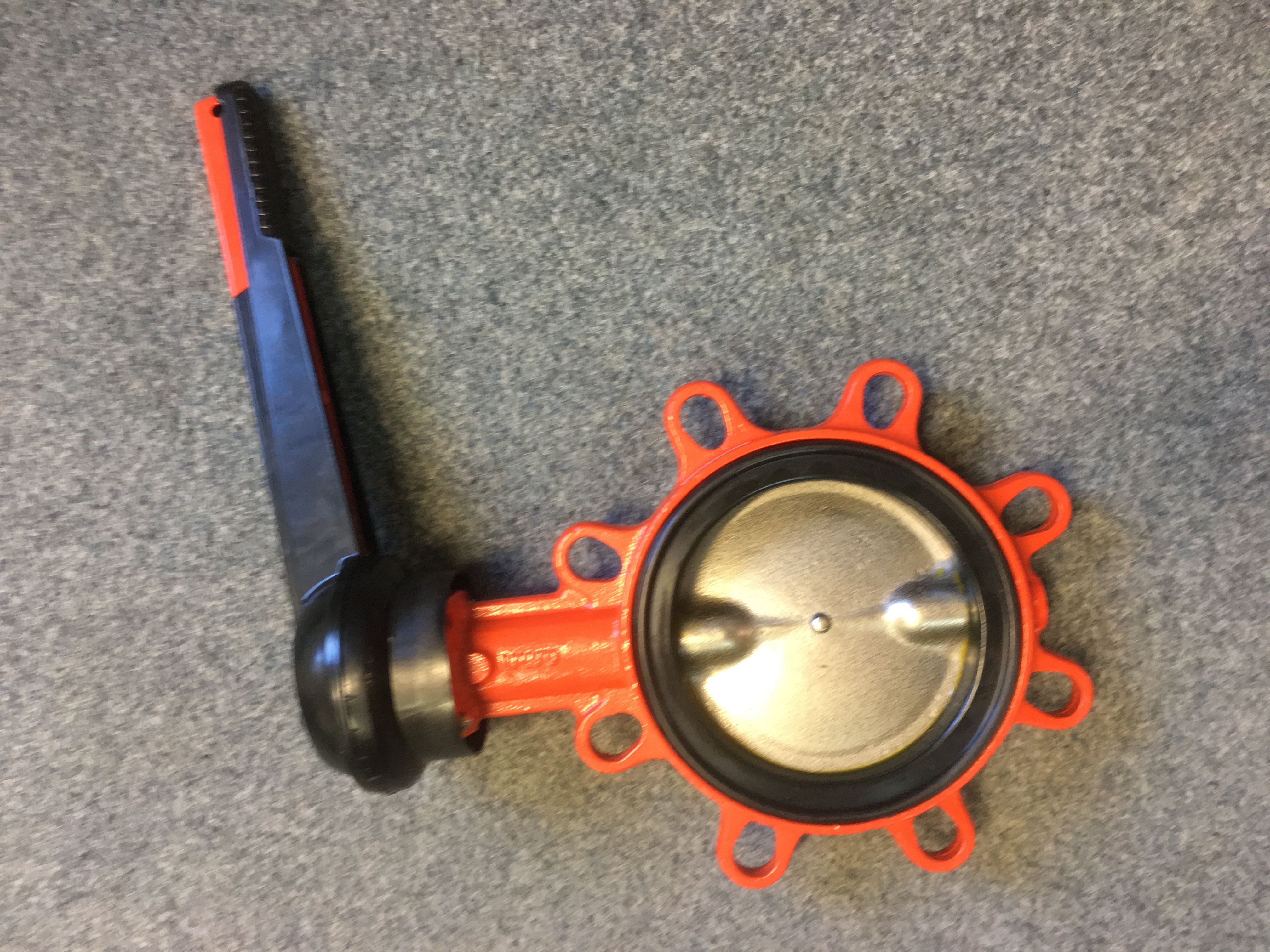

Armatura v původním neporušeném stavu, nebyla namontována. Po záruční době garantované výrobcem, záruku 12 měsíců je možné uplatnit u společnosti Thermoquell CZ.

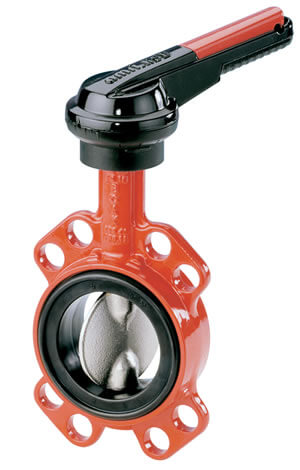

Obrázek je ilustrační, může se lišit od skutečného výrobku.

Oblast použití
uzavřené okruhy vytápění a chlazení

Matriál:
těleso: tvárná litina
disk: tvárná litina poniklovaná
manžeta: EPDM

Provozní údaje
Rozsah pracovní teploty je závislý na pracovní kapalině a materiálu manžety:
od -10° C do max. +130 °C (mat. manžety EPDM-XU)

Přípustný provozní tlak:
DN 020 – 200: max. 16 barů při běžné teplotě okolí
DN 250 – 600: max. 10 barů při běžné okolní teplotě
Vakuum do max. 0,2 baru absolutně
Přípustná rychlost proudění max. 4 m/s

Provedení
– těleso s centrovacími oky (typ 2)
– těleso se centrovacími oky (typ 2), umožňující jednostranného připevnění k přírubě i použití jako koncové armatury
– prodloužení krku umožňuje izolaci
– zábrana proti rosení usnadňuje upevnění izolace
– manžeta z elastomeru s přidaným materiálem u průchodu hřídele zajišťuje absolutní těsnost vůči vnějšímu prostředí
– sféricky opracovaný disk garantuje absolutní těsnost při uzavření armatury bez viditelného průsaku
– tlakové zkoušky tělesa a těsnosti uzavření podle EN 12266 1 – 1/stupeň průsaku A ISO 5208 kategorie A
– stavební délky dle ISO 5752 - 20 EN 558 – 1 - 20
– příruba pro pohon dle ISO 5211
– připojení mezi příruby PN 6, 10 a 16, u velikostí DN 20 až DN 300 jednotné provedení tělesa pro všechny tři jmenovité tlaky
– design v souladu s EN 593
– tento typ armatury není rozebíratelný
– neobsahuje žádný azbest, CFC, superchlorované bifenyly ani látky narušující smáčení laků
– vnější nátěr z polyuretanu o tlouštce 80 μm, barva oranžová RAL 2002
– armatury splňují bezpečnostní požadavky Evropské směrnice pro tlaková zařízení 97/23/EC (PED), přílohy 1 pro tekutiny skupin 1 a 2.
